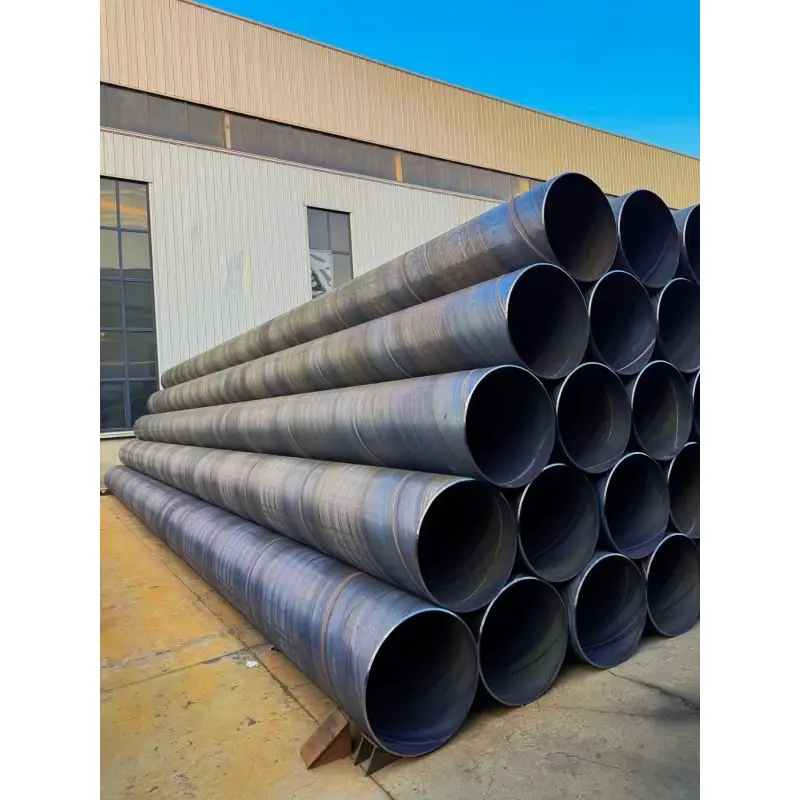

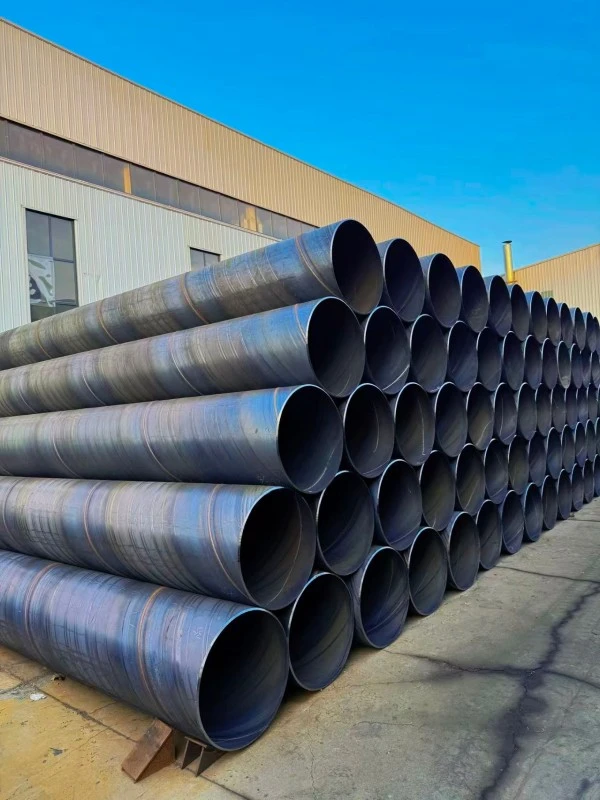

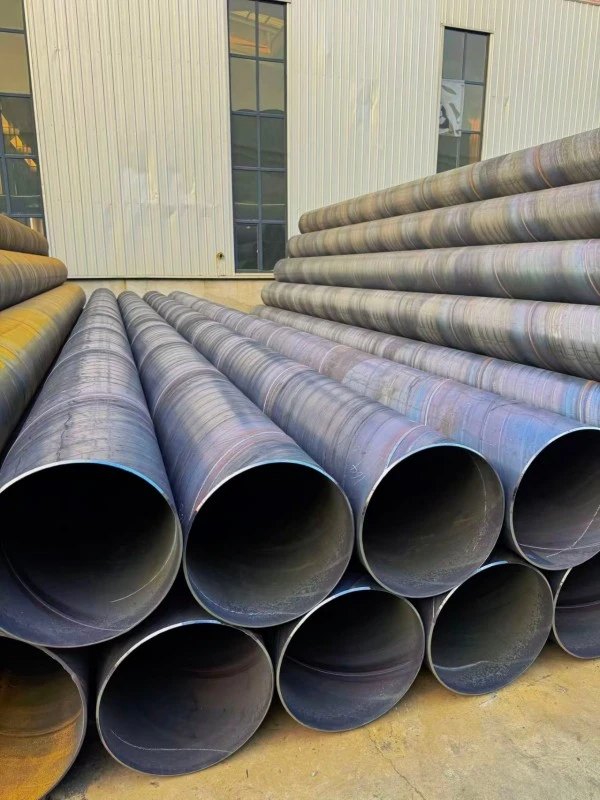

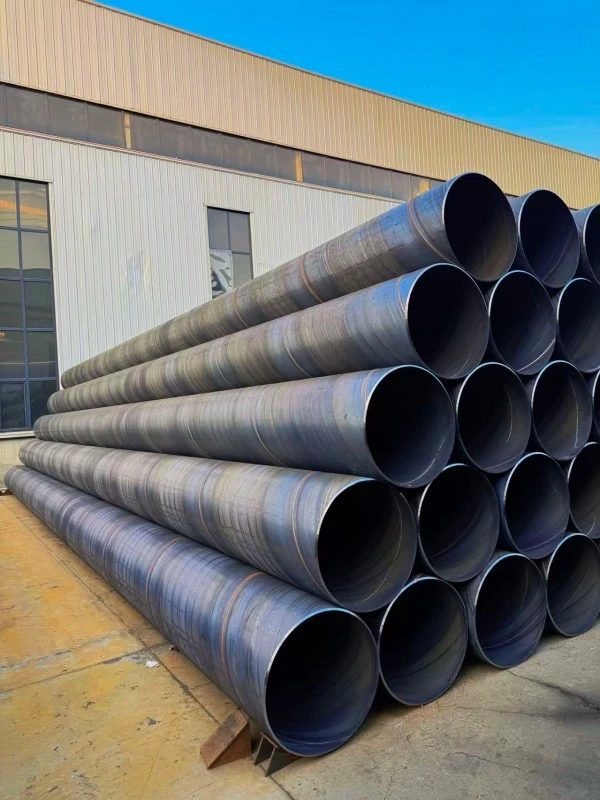

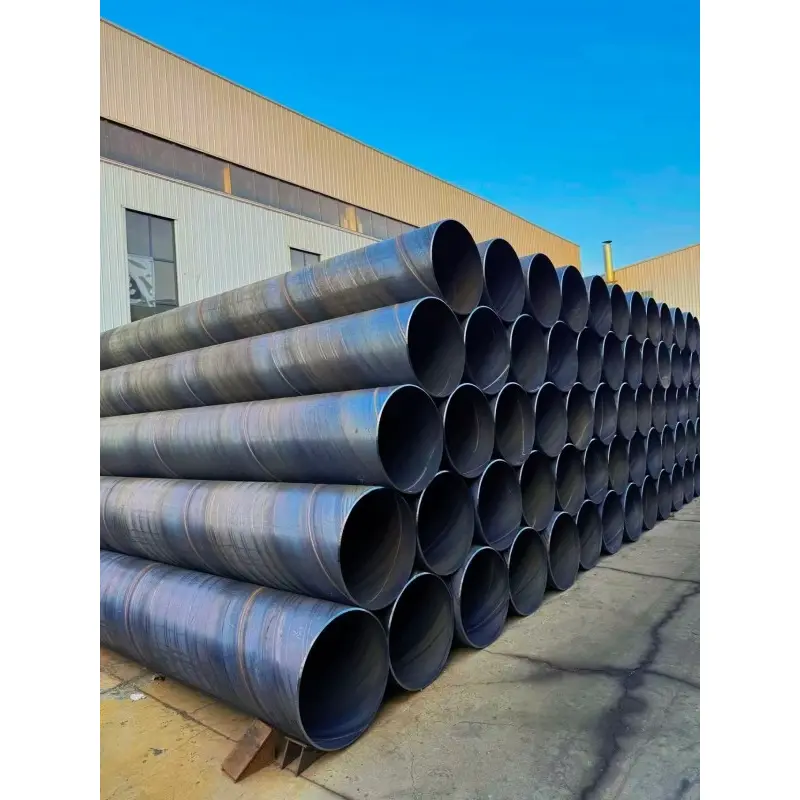

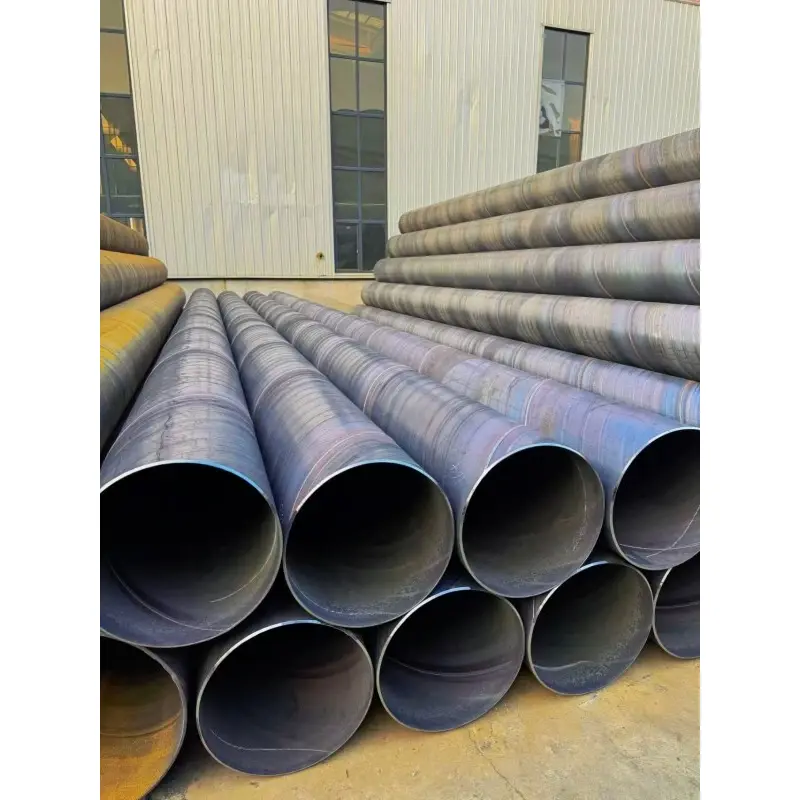

Manipis na Pader na Spiral Welded Steel Pipe

Ang Thin Wall Spiral Welded Steel Pipe, na tinatawag ding Thin Wall SSAW Steel Pipe, ay isang uri ng spiral seam welded steel pipe na ginawa sa pamamagitan ng patuloy na pagbuo ng mga hot rolled steel strips sa mga hugis spiral at hinang ang panloob at panlabas na mga tahi sa pamamagitan ng double-sided submerged arc welding.

Kabilang sa mga pangunahing katangian ng produktong ito ang manipis na kapal ng pader, kakayahan sa malaking diameter, magaan na istraktura, mataas na rate ng paggamit ng materyal, at matatag na pagganap ng makina. Kung ikukumpara sa makapal na wall spiral welded steel pipe, ang manipis na pader na SSAW steel pipe ay pangunahing ginagamit sa mga low-pressure na application kung saan ang magaan na konstruksyon at matipid na operasyon ay mahalaga.

Sa industriya ng bakal na tubo, ang mga tubo na may kapal ng pader na ≤12mm at diameter sa itaas ng DN200 ay karaniwang nauuri bilang manipis na spiral na mga pipe na welded na bakal. Ang karaniwang pinipiling kapal ng pader ay humigit-kumulang 5mm para sa DN200 pipe, 5–8mm para sa DN300–DN800 pipe, at 8–12mm para sa DN1000 at mas malalaking diameter na pipe.

Pangunahing Pagtutukoy

Ang Thin Wall Spiral Welded Steel Pipe na ibinibigay ng ZHONGTIAN ay available sa mga panlabas na diameter mula φ219mm hanggang φ3620mm, na sumasaklaw sa DN200 hanggang DN3600. Ang pinakakaraniwang ginagamit na hanay ng diameter ay DN600–DN2000, na nakakatugon sa mga kinakailangan ng malakihang munisipal at pang-industriyang pipeline na proyekto.

Kasama sa available na kapal ng pader ang 5mm, 6mm, 7mm, 8mm, 10mm, at 12mm. Kabilang sa mga pangunahing materyal na grado ang Q235B, Q355B, at L245 ayon sa iba't ibang mga kinakailangan sa presyon at mga kondisyon ng aplikasyon.

Ang karaniwang haba ng tubo ay karaniwang 6–12 metro, habang ang customized na haba na 15–18 metro ay maaari ding gawin ayon sa mga kinakailangan ng proyekto. Ang mga produkto ay maaaring gawin ayon sa SY/T 5037, GB/T 9711.1, at API 5L PSL1 na mga pamantayan.

Ang normal na hanay ng presyon ng pagtatrabaho ay 0.6MPa, 1.0MPa, at 1.6MPa, na ginagawang angkop ang mga ito para sa mga sistema ng transportasyon ng likido na mababa at katamtaman ang presyon.

Mga Pangunahing Tampok

1. Magaang Disenyo at Mahusay na Pag-install

Dahil sa pinababang kapal ng pader nito, ang Thin Wall Spiral Welded Steel Pipe ay may makabuluhang mas mababang timbang kumpara sa mga tradisyonal na makapal na wall steel pipe na may parehong diameter. Binabawasan ng magaan na istraktura ang mga gastos sa transportasyon, mga kinakailangan sa pag-aangat, at karga ng trabaho sa pag-install sa panahon ng malakihang pagtatayo ng pipeline.

Para sa malayuang mga proyekto ng paghahatid ng tubig, mga sistema ng pipeline ng munisipyo, at mga pansamantalang network ng pipeline, ang magaan na disenyo ay nakakatulong na pahusayin ang kahusayan sa konstruksiyon at bawasan ang kabuuang mga gastos sa proyekto. Ito ay partikular na angkop para sa mga proyekto kung saan ang bilis ng pag-install at kaginhawaan ng transportasyon ay mahalagang mga kadahilanan.

2. Magandang Ring Stiffness at Settlement Resistance

Bagama't ang Thin Wall SSAW Steel Pipe ay gumagamit ng mas manipis na disenyo ng dingding, ang spiral welded na istraktura nito ay nagbibigay ng maaasahang higpit ng singsing at paglaban sa deformation. Ang spiral welding seam ay namamahagi ng stress nang mas pantay-pantay sa kahabaan ng pipe body, na nagpapahusay ng resistensya laban sa panlabas na presyon, paggalaw ng lupa, at hindi pantay na pag-aayos ng pundasyon.

Para sa mga nakabaon na application ng pipeline, nakakatulong ang istrukturang ito na mapanatili ang matatag na pagganap sa ilalim ng normal na mga kondisyon ng pag-install at binabawasan ang panganib ng pagpapapangit na dulot ng mga pagbabago sa lupa.

3. Makinis na Inner Surface at Mababang Paglaban sa Daloy

Ang double-sided submerged arc welding process ay nagbibigay ng matatag na kalidad ng welding at pinapabuti ang panloob na kondisyon ng ibabaw ng tubo. Kung ikukumpara sa mga tradisyunal na welded structure, ang panloob na ibabaw ng Thin Wall Spiral Welded Steel Pipe ay may mas mababang flow resistance.

Ang kalamangan na ito ay ginagawang angkop para sa transportasyon ng tubig, mga sistema ng bentilasyon, mga pipeline ng pag-alis ng alikabok, at mga sistema ng sirkulasyon ng industriya kung saan kinakailangan ang mahusay na paggalaw ng likido o hangin.

4. Matipid na Malaking Diameter Pipeline Solution

Ang Thin Wall Spiral Welded Steel Pipe ay nagbibigay ng isang matipid na solusyon para sa malalaking diameter na low-pressure pipeline application. Kung ikukumpara sa mga seamless steel pipe at ilang straight seam welded pipe, ang spiral welded steel pipe ay nag-aalok ng mas mataas na kahusayan sa paggamit ng materyal at mas mababang gastos sa pagmamanupaktura.

Para sa malalaking proyekto sa imprastraktura na kinasasangkutan ng mahabang distansya ng pipeline, ang produktong ito ay maaaring epektibong mabawasan ang pagkonsumo ng bakal, gastos sa transportasyon, at pamumuhunan sa konstruksiyon habang pinapanatili ang maaasahang pagganap.

5. Maaasahang Kalidad at Inspeksyon ng Welding

Ang ZHONGTIAN Thin Wall SSAW Steel Pipe ay ginawa gamit ang advanced na double-sided submerged arc welding technology na sinamahan ng mahigpit na mga pamamaraan sa pagkontrol sa kalidad.

Sa panahon ng produksyon, ang bawat tubo ay sumasailalim sa dimensional inspection, weld quality inspection, at hydraulic pressure testing. Ayon sa mga kinakailangan ng customer, maaaring ilapat ang ultrasonic testing at X-ray inspection upang ma-verify ang pagganap ng welding at matiyak ang matatag na kalidad ng produkto.

6. Flexible na Malaking Diameter na Kakayahang Paggawa

Isa sa mga pangunahing bentahe ng Thin Wall Spiral Welded Steel Pipe ay ang kakayahang makamit ang malaking diameter na produksyon sa pamamagitan ng spiral forming technology.

Kung ikukumpara sa mga seamless steel pipe, ang spiral welded steel pipe ay maaaring gawin sa mas malalaking diameter na may mas mahusay na produksyon na flexibility at materyal na kahusayan. Ginagawa nitong angkop ang mga ito para sa malakihang water engineering, imprastraktura ng munisipyo, at mga proyektong pang-industriya na pipeline.

Mga Application ng Produkto

1. Municipal Water Supply at Drainage Pipeline

Ang Thin Wall Spiral Welded Steel Pipe ay malawakang ginagamit sa mga munisipal na supply ng tubig at mga drainage system, kabilang ang mga urban water transmission pipeline, rainwater drainage network, sewage pipelines, at water diversion projects.

Dahil sa malaking diameter nitong kakayahan, magaan na istraktura, at matipid na gastos, ang ganitong uri ng SSAW steel pipe ay nagbibigay ng mahusay na solusyon para sa malayuang municipal pipeline construction. Maaari nitong bawasan ang kahirapan sa pag-install habang natutugunan ang mga kinakailangan ng transportasyon ng malalaking dami ng likido.

2. Industrial Ventilation at Dust Removal System

Ang Thin Wall SSAW Steel Pipe ay karaniwang ginagamit sa mga pang-industriyang sistema ng bentilasyon, mga pipeline ng tambutso ng pabrika, mga sistema ng pagkolekta ng alikabok, at mga network ng supply ng hangin.

Ang malaking diameter at makinis na panloob na ibabaw nito ay nakakatulong na bawasan ang resistensya ng airflow at mapabuti ang kahusayan sa transportasyon. Ito ay angkop para sa mga pabrika, workshop, at mga pasilidad na pang-industriya na nangangailangan ng maaasahang mga solusyon sa bentilasyon at pagtanggal ng alikabok.

3. Agricultural Irrigation at Water Engineering

Ang Thin Wall Spiral Welded Steel Pipe ay angkop para sa mga sistema ng irigasyon ng agrikultura, transportasyon ng tubig sa reservoir, drainage sa pagkontrol ng baha, at iba pang mga proyektong inhinyero ng tubig na may mababang presyon.

Ang malaking diameter na disenyo ay nagbibigay-daan sa mahusay na paghahatid ng tubig sa malalayong distansya, habang ang magaan na istraktura ay nakakatulong na bawasan ang mga gastos sa pag-install at transportasyon kumpara sa mas mabibigat na solusyon sa bakal na tubo.

4. Mga Pansamantalang Pipeline Network

Dahil sa magaan na katangian nito at maginhawang pag-install, ang Thin Wall Spiral Welded Steel Pipe ay kadalasang ginagamit para sa mga pansamantalang aplikasyon ng pipeline, kabilang ang supply ng tubig sa construction site, mga pansamantalang drainage system, at mga panandaliang proyekto sa engineering.

Kung ikukumpara sa mga permanenteng solusyon sa pipeline, nagbibigay ito ng mga pakinabang sa pagkontrol sa gastos, bilis ng pag-install, at flexibility kapag kailangang ilipat o alisin ang mga pipeline pagkatapos makumpleto ang proyekto.

5. Magaan na Structural Application

Ang Thin Wall Spiral Welded Steel Pipe ay maaari ding gamitin sa magaan na structural application gaya ng malalaking greenhouse foundation, supporting column, pansamantalang suporta, at pang-industriyang auxiliary na istruktura.

Gayunpaman, ito ay higit sa lahat ay angkop para sa mga hindi pangunahing aplikasyon na nagdadala ng pagkarga at hindi dapat palitan ang mabibigat na istrukturang bakal na tubo sa mga proyektong nangangailangan ng mataas na lakas ng makina o matinding kondisyon sa pagkarga.

6. Low Pressure Industrial Fluid Transportation

Maaaring gamitin ang Thin Wall SSAW Steel Pipe para sa mga sistema ng transportasyon ng likidong pang-industriya na may mababang presyon, kabilang ang mga circulating water pipeline, heating branch pipelines, at pangkalahatang pang-industriya na likidong transportasyon.

Para sa mga application na may working pressure na mas mababa sa 1.6MPa, ang produktong ito ay nagbibigay ng praktikal na balanse sa pagitan ng performance, kahusayan sa pag-install, at gastos ng proyekto.

Proseso ng Paggawa

1. Paghahanda ng Steel Coil at Pagproseso ng Edge

Ang paggawa ng Thin Wall Spiral Welded Steel Pipe ay nagsisimula sa mataas na kalidad na hot rolled steel coils. Ang mga bakal na coil ay hindi nababalot, na-level, at pinoproseso sa pamamagitan ng paggiling ng gilid upang matiyak ang tumpak na mga sukat ng pagbuo at matatag na mga kondisyon ng hinang.

Ang wastong paghahanda ng mga hilaw na materyales ay nakakatulong na mapabuti ang katumpakan ng pipe, pagkakapare-pareho ng welding, at pangkalahatang pagiging maaasahan ng produkto.

2. Proseso ng Spiral Forming

Sa panahon ng produksyon, ang naprosesong steel strip ay pumapasok sa bumubuo ng kagamitan at patuloy na hinuhubog sa isang spiral pipe na istraktura ayon sa dinisenyo na anggulo ng pagbuo.

Ang spiral forming technology ay nagbibigay-daan sa mga manufacturer na gumawa ng malalaking diameter na steel pipe na may flexible specifications habang pinapanatili ang mahusay na paggamit ng materyal.

3. Double-Sided Submerged Arc Welding

Ang panloob at panlabas na spiral seams ay hinangin gamit ang double-sided submerged arc welding technology.

Ang paraan ng hinang na ito ay nagbibigay ng malalim na pagtagos, matatag na lakas ng hinang, at mahusay na pagganap ng makina. Tinitiyak ng proseso ng welding na ang spiral seam ay makatiis sa normal na operating pressure at mga kondisyon ng serbisyo.

4. Non-Destructive Testing at Quality Inspection

Pagkatapos ng welding, ang Thin Wall SSAW Steel Pipe ay sumasailalim sa mahigpit na mga pamamaraan ng inspeksyon, kabilang ang ultrasonic testing, X-ray inspection, dimensional measurement, at weld quality verification.

Ang ZHONGTIAN ay sumusunod sa mga kontroladong pamamaraan ng inspeksyon upang matiyak na ang bawat pipe ay nakakatugon sa mga kinakailangan ng customer para sa lakas, katumpakan, at pagiging maaasahan.

5. Hydraulic Pressure Testing

Isinasagawa ang hydraulic testing sa mga natapos na pipe para ma-verify ang pressure resistance at leakage performance.

Ang mga tubo ay nasubok sa ilalim ng tinukoy na mga kondisyon ng presyon, na tinitiyak ang maaasahang operasyon sa panahon ng transportasyon ng tubig at iba pang mga low-pressure na likido.

6. Pagputol, Patong, at Pangwakas na Pagproseso

Pagkatapos ng inspeksyon, ang mga tubo ay pinutol ayon sa kinakailangang haba ng customer at inihanda para sa paghahatid.

Ayon sa iba't ibang kapaligiran ng aplikasyon, maaaring magbigay ang ZHONGTIAN ng mga customized na solusyon sa proteksyon sa ibabaw kabilang ang epoxy coating, IPN8710 coating, at 3PE anti-corrosion coating.

Paghahambing sa Iba Pang Steel Pipe

1. Manipis na Spiral Welded Pipe kumpara sa Thick Wall Spiral Welded Pipe

Ang Thin Wall Spiral Welded Steel Pipe ay pangunahing idinisenyo para sa mga low-pressure na application na may kapal ng pader sa pangkalahatan ay nasa pagitan ng 5–12mm, habang ang makapal na wall spiral welded steel pipe ay ginagamit para sa mas mataas na pressure at mas mabibigat na structural application.

Kung ikukumpara sa makapal na wall spiral welded pipe, ang mga thin wall na produkto ay nagbibigay ng mas mababang timbang, mas madaling pag-install, at mas mahusay na gastos, habang ang makapal na wall pipe ay nagbibigay ng mas mataas na pressure resistance para sa mga demanding environment.

2. Manipis na Pader na Spiral Welded Pipe kumpara sa Straight Seam Welded Pipe

Kung ikukumpara sa mga straight seam welded pipe, ang Thin Wall SSAW Steel Pipe ay may mga pakinabang sa malaking diameter na kakayahan sa produksyon at flexibility sa pagmamanupaktura.

Ang mga spiral welded steel pipe ay maaaring makamit ang mga diameter na higit sa φ3000mm, habang ang mga straight seam pipe ay kadalasang mas limitado sa diameter range. Samakatuwid, ang Thin Wall Spiral Welded Steel Pipe ay kadalasang pinipili para sa malakihang water engineering at mga proyekto sa pipeline ng munisipyo.

3. Thin Wall Spiral Welded Pipe kumpara sa Seamless Steel Pipe

Kung ikukumpara sa mga seamless steel pipe, ang Thin Wall Spiral Welded Steel Pipe ay nagbibigay ng mas mahusay na cost efficiency para sa malalaking diameter na low-pressure na application.

Ang mga seamless steel pipe ay pangunahing ginagamit sa high-pressure at mga espesyal na aplikasyon, habang ang mga spiral welded pipe ay mas angkop para sa mga proyektong pang-imprastraktura na nangangailangan ng malaking diameter, matipid na transportasyon, at mahusay na pag-install.

Proteksyon sa Anti-Corrosion at Buhay ng Serbisyo

1. Proteksyon sa Tubig sa Tubig

Para sa underground water supply at drainage application, ang Thin Wall Spiral Welded Steel Pipe ay maaaring tratuhin ng epoxy coal tar coating o IPN8710 anti-corrosion coating.

Sa ilalim ng angkop na mga kondisyon sa pag-install, ang inaasahang buhay ng serbisyo ay maaaring umabot ng humigit-kumulang 15-20 taon depende sa kapaligiran ng lupa at mga kondisyon ng pagpapanatili.

2. Proteksyon sa Indoor Ventilation System

Para sa panloob na bentilasyon, tambutso, at mga pang-industriya na sistema ng transportasyon ng hangin, ang proteksyon sa ibabaw ay kadalasang kinabibilangan ng anti-rust coating o cold galvanized treatment.

Ang paraan ng proteksyon na ito ay nagbibigay ng sapat na paglaban sa kaagnasan para sa panloob na kapaligiran at maaaring makamit ang buhay ng serbisyo na humigit-kumulang 10–15 taon.

3. Mataas na Kinakailangang Underground Pipeline Protection

Para sa mga proyektong nangangailangan ng mas malakas na resistensya sa kaagnasan, ang Thin Wall SSAW Steel Pipe ay maaaring ibigay ng 3PE anti-corrosion coating.

Ang tatlong-layer na polyethylene coating system ay nagbibigay ng pinahusay na proteksyon laban sa kahalumigmigan, kaagnasan ng lupa, at panlabas na mga salik sa kapaligiran, na may potensyal na buhay ng serbisyo na 25-30 taon sa ilalim ng angkop na mga kondisyon.

Gabay sa Pagpili

1. Piliin ang Ayon sa Working Pressure

Ang pagpili ng Thin Wall Spiral Welded Steel Pipe ay dapat munang isaalang-alang ang operating pressure ng pipeline system.

Para sa mga application na may working pressure ≤1.6MPa, ang manipis na wall spiral welded steel pipe ay karaniwang angkop. Para sa mga kondisyon ng mas mataas na presyon sa itaas 2.5MPa, inirerekomenda ang makakapal na spiral na mga spiral welded steel pipe o iba pang solusyon sa high-strength pipe.

2. Piliin ang Ayon sa Diameter at Kapal ng Pader

Ang kinakailangang kapal ng pader ay dapat piliin ayon sa diameter ng tubo, mga kondisyon ng operating, at kapaligiran sa pag-install.

Halimbawa, ang mga pipeline ng DN600 ay karaniwang gumagamit ng 6–8mm na kapal ng pader, ang mga DN1000 na pipeline ay karaniwang gumagamit ng 8–10mm na kapal ng pader, at ang DN1500 o mas malaking diameter na mga pipeline ay karaniwang nangangailangan ng 10–12mm na kapal ng pader.

3. Piliin Ayon sa Marka ng Materyal

Ang Q235B ay karaniwang pinipili para sa mga pangkalahatang low-pressure na pipeline application dahil sa balanseng performance at cost advantage nito.

Ang Q355B ay angkop para sa mga proyektong nangangailangan ng mas mataas na lakas, habang ang L245 ay karaniwang ginagamit para sa mga aplikasyon sa transportasyon ng pipeline kung saan kinakailangan ang mga partikular na pamantayan ng materyal.

4. Hindi Inirerekomenda ang mga Application

Ang Thin Wall Spiral Welded Steel Pipe ay hindi inirerekomenda para sa mga pipeline ng langis at gas na may mataas na presyon, mga sistema ng singaw na may mataas na temperatura, mga tambak na nagdadala ng mabigat na load, o mga kapaligirang kemikal na lubhang nakakasira.

Para sa mga application na ito, dapat pumili ang mga customer ng mga bakal na tubo na may mas mataas na rating ng presyon, mas malakas na mekanikal na katangian, o espesyal na paglaban sa kaagnasan.

Bakit Pumili ng ZHONGTIAN Thin Wall Spiral Welded Steel Pipe?

1. Kakayahang Paggawa ng Propesyonal na Steel Pipe

Ang ZHONGTIAN ay isang propesyonal na tagagawa at supplier ng Thin Wall Spiral Welded Steel Pipe sa China, na nagbibigay ng customized na SSAW steel pipe solution para sa mga internasyonal na customer.

Sa propesyonal na karanasan sa produksyon at mature na proseso ng pagmamanupaktura, sinusuportahan ng ZHONGTIAN ang iba't ibang proyekto sa engineering kabilang ang munisipal na imprastraktura, mga pipeline ng industriya, at mga sistema ng transportasyon ng tubig.

2. Na-customize na Mga Solusyon sa Produkto

Ang ZHONGTIAN ay maaaring magbigay ng mga customized na solusyon ayon sa mga kinakailangan ng proyekto, kabilang ang diameter ng pipe, kapal ng pader, haba, grado ng materyal, at paggamot sa anti-corrosion.

Ang flexibility na ito ay nagbibigay-daan sa mga customer na makakuha ng angkop na Thin Wall SSAW Steel Pipe na produkto para sa iba't ibang operating environment.

3. Mahigpit na Quality Control System

Mula sa inspeksyon ng hilaw na materyal hanggang sa huling pagsubok ng produkto, inilalapat ng ZHONGTIAN ang mahigpit na mga pamamaraan sa pamamahala ng kalidad sa buong proseso ng produksyon.

Ang bawat tubo ay ginawa gamit ang kontroladong teknolohiya ng welding, mga pamamaraan ng inspeksyon, at mga pamantayan sa pagsubok upang matiyak ang matatag na kalidad at maaasahang pagganap.

FAQ

1. Magagamit ba ang Thin Wall Spiral Welded Steel Pipe para sa mga Structure ng Greenhouse?

Maaaring gamitin ang Thin Wall Spiral Welded Steel Pipe para sa malalaking pundasyon ng greenhouse o sumusuporta sa mga haligi kung saan kinakailangan ang mas malaking diameter na suporta sa istruktura.

Gayunpaman, ang mga ordinaryong greenhouse frame ay karaniwang gumagamit ng mas maliliit na galvanized round pipe o oval pipe dahil mas magaan, mas madaling i-install, at mas matipid para sa karaniwang pagtatayo ng greenhouse.

2. Ano ang Pagkakaiba sa pagitan ng Thin Wall SSAW Steel Pipe at Galvanized Pipe?

Ang Thin Wall SSAW Steel Pipe ay pangunahing idinisenyo para sa malalaking diameter na low-pressure fluid na transportasyon at magaan na structural application.

Ang mga galvanized pipe ay karaniwang mas maliit na diameter na mga tubo na ginagamit para sa mga sistema ng tubig, plantsa, mga istruktura ng greenhouse, at mga pangkalahatang aplikasyon sa pagtatayo. Ang dalawang produkto ay nagsisilbi sa magkaibang layunin ng engineering.

3. Madaling Magdeform ang Thin Wall Spiral Welded Steel Pipe?

Ang Kwalipikadong Thin Wall Spiral Welded Steel Pipe ay may sapat na ring stiffness at deformation resistance kapag napili at na-install nang maayos.

Sa ilalim ng normal na buried o above-ground operating condition, ang pipe ay maaaring mapanatili ang matatag na pagganap. Gayunpaman, hindi ito dapat gamitin nang lampas sa idinisenyong hanay ng presyon nito o sa mabigat na karga at lubhang kinakaing unti-unti na mga kapaligiran.
