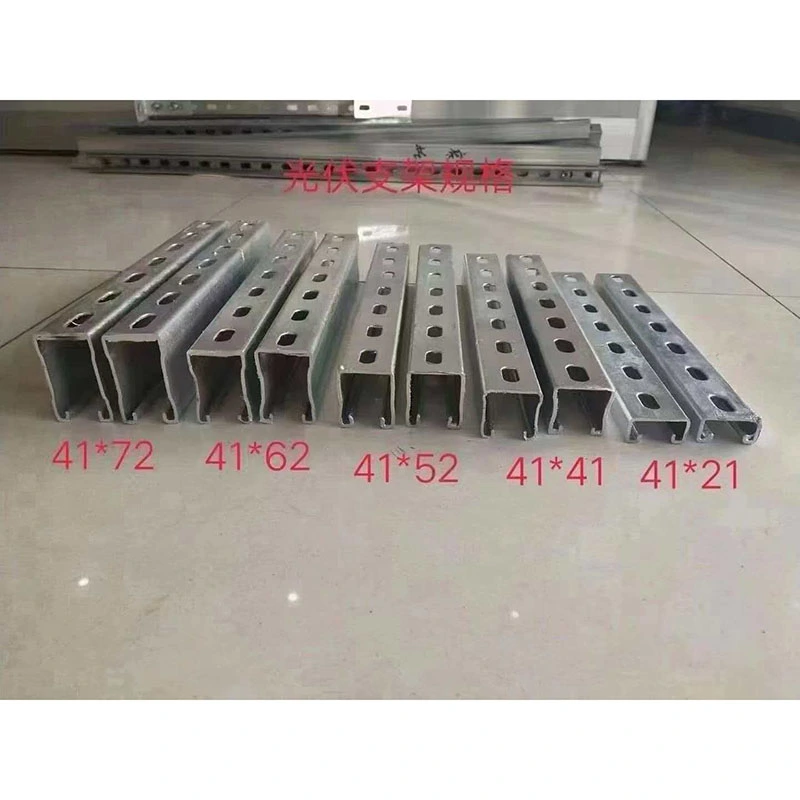

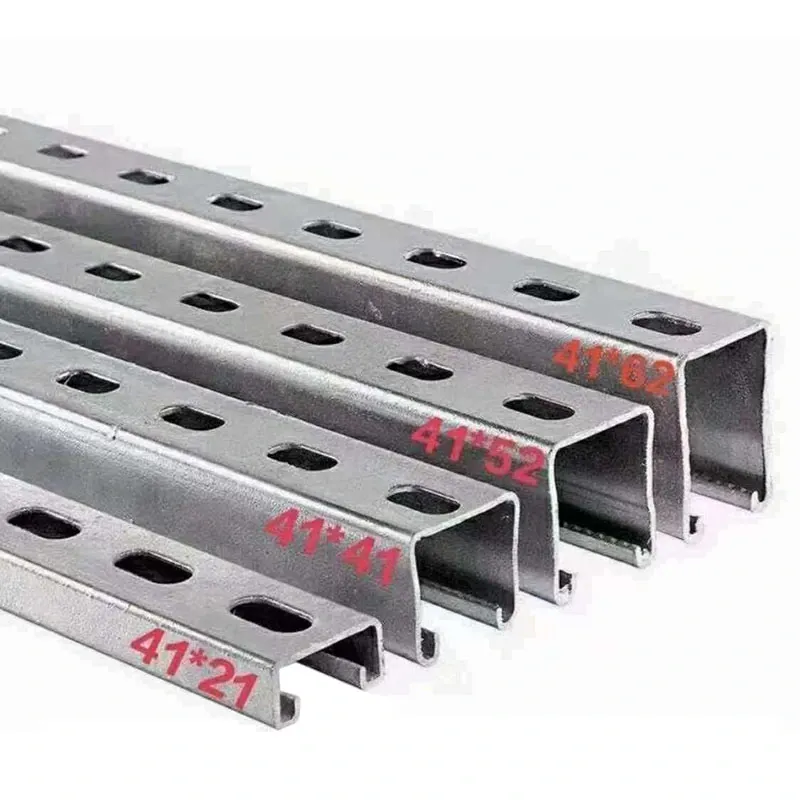

Hot-Dip Galvanized U-Channel Steel Support Bracket

Ang Hot-Dip Galvanized U-Channel Steel Support Bracket mula sa ZHONGTIAN ay idinisenyo para sa pangmatagalang photovoltaic mounting application. Ginawa mula sa Q235B o Q355B na hot-rolled na U-channel na bakal at galvanized ayon sa GB/T 13912, pinagsasama nito ang corrosion resistance, structural strength, adjustable installation, at factory customization. Ito ay angkop para sa ground-mounted solar farm, agricultural PV, fishing PV, rooftop system, at solar carports.

Proteksyon sa kaagnasan

Hot-Dip Galvanizing

Gumagamit ang Hot-Dip Galvanized U-Channel Steel Support Bracket ng hot-dip galvanized coating na bumubuo ng zinc-iron alloy layer na may substrate na bakal. Ang patong ay nagbibigay ng malakas na pagdirikit at cathodic na proteksyon laban sa maliit na pinsala sa ibabaw.

Ang ibinigay na data ay nagpapahiwatig ng 500+ na oras ng salt spray resistance at pangmatagalang proteksyon sa coastal, salt-alkali, acid-rain, at mahalumigmig na kapaligiran. Sa ilalim ng angkop na mga kondisyon, ang buhay ng serbisyo ay maaaring umabot ng humigit-kumulang 25 taon na may pinababang pagpapanatili ng kaagnasan.

Katatagan ng Pagproseso

Ang mga galvanized na bahagi ay sumusuporta sa pagputol ng pabrika, pagyuko, pagsuntok, at iba pang pagproseso nang hindi madaling binabalatan ang proteksiyon na patong. Binabawasan ng paunang pagproseso ang pagbabago sa lugar at ang pangangailangan para sa pangalawang paggamot na anti-corrosion.

Istruktural na Pagganap

Mga Materyales na Bakal

Ang Q235B at Q355B na hot-rolled na U-channel na bakal ay magagamit ayon sa mga kinakailangan sa pag-load ng proyekto. Ang hugis-U na profile ay nagbibigay ng magandang baluktot at torsional resistance para sa photovoltaic support structures.

Load Capacity

Ang istraktura ay maaaring i-engineered para sa malakas na hangin, mabigat na niyebe, at iba pang mga pagkarga sa kapaligiran. Ang ibinigay na data ay nagpapahiwatig ng isang solong column na kapasidad ng pagkarga na hanggang 1.5 tonelada sa ilalim ng mga tinukoy na kundisyon.

Saklaw ng Temperatura

Ang ibinigay na hanay ng pagpapatakbo ay humigit-kumulang -40°C hanggang 120°C. Ang aktwal na disenyo ng istruktura ay dapat isaalang-alang ang lokal na temperatura, hangin, snow, pundasyon, at mga kondisyon ng pag-install.

Naaayos na Pag-install

Pagsasaayos ng Ikiling

Sinusuportahan ng system ang maramihang mga posisyon ng pagtabingi mula 10° hanggang 60°, na nagpapahintulot sa mounting angle na maisaayos ayon sa lokasyon ng proyekto at solar na kondisyon. Ang ibinigay na data ng proyekto ay nagpapahiwatig na ang mga naka-optimize na anggulo ay maaaring potensyal na mapabuti ang taunang henerasyon ng 5%–8%, depende sa mga kundisyon ng site.

Pagkakatugma ng Module

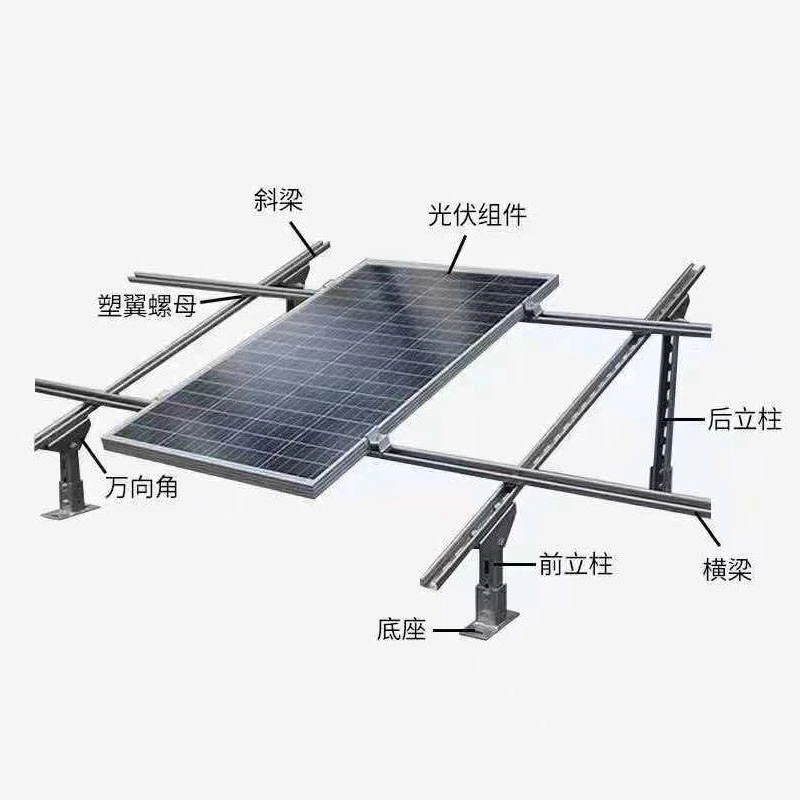

Ang U-channel sliding structure ay sumusuporta sa iba't ibang photovoltaic module layout at maaaring gamitin sa parehong monofacial at bifacial modules. Maaaring isaayos ang espasyo ng module at mga posisyon sa pag-mount sa panahon ng pag-install.

Pagbagay sa Lupain

Ang modular na istraktura ay maaaring tumanggap ng patag na lupa, sloped terrain, agricultural PV, fishing PV, at iba pang mga site na may iba't ibang elevation o foundation na kondisyon.

Paraan ng Pag-install

Bolt Assembly

Ang Hot-Dip Galvanized U-Channel Steel Support Bracket ay gumagamit ng standardized punched hole at stainless-steel fasteners para sa bolt-connected installation. Binabawasan nito ang onsite welding at pinapasimple ang pagpupulong.

Sa ilalim ng angkop na mga kondisyon ng proyekto, ang standardized na paraan ng pag-install ay maaaring paikliin ang oras ng konstruksiyon ng higit sa 30%.

Paunang Pagpoproseso ng Pabrika

Maaaring kumpletuhin ng ZHONGTIAN ang pagputol, pagsuntok, pagbaluktot, at mga napiling operasyon bago ang pagpupulong bago ipadala. Nakakatulong ito na bawasan ang onsite fabrication at pagpapabuti ng kahusayan sa pag-install.

Mga Aplikasyon ng Proyekto

Ground-Mounted PV

Maaaring piliin ang mga configuration ng single-column at double-column ayon sa laki ng module, foundation spacing, wind load, at snow load.

Pang-agrikultura at Pangingisda PV

Ang mga matataas na istraktura ay maaaring magbigay ng kinakailangang clearance para sa mga aktibidad sa agrikultura o water-based na photovoltaic na proyekto habang pinapanatili ang katatagan ng istruktura.

Rooftop at Carport PV

Ang mga magaan na istruktura sa rooftop at pinagsamang solar carport na mga configuration ay maaaring i-customize ayon sa mga kondisyon ng bubong, mga layout ng paradahan, mga dimensyon ng module, at mga kinakailangan sa istruktura.

Gastos sa Lifecycle

Mababang Pagpapanatili

Binabawasan ng hot-dip galvanizing ang pangangailangan para sa regular na pag-alis ng kalawang at muling pagpipinta kumpara sa mga pangunahing istrukturang cold-galvanized. Maaari nitong bawasan ang pangmatagalang maintenance work para sa malalaking solar projects.

Pangmatagalang Gastos

Bagama't ang paunang halaga ng pagbili ay maaaring mas mataas kaysa sa mga simpleng cold-galvanized na produkto, ang ibinigay na pagtatasa ng gastos ay nagpapahiwatig na ang mga gastos sa lifecycle ay maaaring mabawasan ng higit sa 30% sa ilalim ng mga naaangkop na kundisyon dahil sa mas mababang mga kinakailangan sa pagpapanatili at pagpapalit.

Pinagsamang Pagkuha

Kumpletuhin ang mga Bahagi

Ang ZHONGTIAN ay maaaring mag-supply ng U-channel steel, C-channel steel, ground piles, clamps, pressure blocks, at stainless-steel fasteners bilang integrated procurement package.

Supply ng Proyekto

Nakakatulong ang bundled sourcing sa mga EPC contractor at photovoltaic integrator na bawasan ang koordinasyon ng supplier, logistik, inspeksyon, at pamamahala ng order.

Custom na Pagproseso

Mga Custom na Haba

Sinusuportahan ng Hot-Dip Galvanized U-Channel Steel Support Bracket ang mga custom na haba ayon sa mga drawing ng proyekto at mga kinakailangan sa pag-install.

Custom na mga butas

Maaaring isaayos ang pagsuntok at pagpoposisyon ng factory upang tumugma sa mga partikular na clamp, braces, riles, at mga bahagi ng koneksyon.

Pre-Cut Delivery

Maaaring i-pre-cut at i-pack ang mga bahagi ayon sa mga seksyon ng proyekto, na binabawasan ang pagputol sa lugar at pinapasimple ang pag-install.

Mga Madalas Itanong

Anong mga grado ng bakal ang magagamit?

Available ang Q235B at Q355B na hot-rolled na U-channel na bakal. Ang pagpili ay depende sa pag-load ng proyekto at mga kalkulasyon sa istruktura.

Anong galvanizing standard ang ginagamit?

Ang produkto ay sumusunod sa GB/T 13912 na mga kinakailangan para sa hot-dip galvanized steel na mga produkto.

Maaari ba itong gamitin sa mga lugar sa baybayin?

Oo. Ang galvanized coating ay angkop para sa panlabas na proteksyon ng kaagnasan, kabilang ang mga baybayin at mahalumigmig na kapaligiran, kapag ang detalye ng patong ay napili nang maayos.

Ano ang saklaw ng anggulo?

Ang karaniwang adjustable range ay 10° hanggang 60%, napapailalim sa panghuling structural configuration.

Kinakailangan ba ang onsite welding?

Hindi. Ang pangunahing istraktura ay gumagamit ng standardized na mga butas at bolt na koneksyon, na binabawasan ang pangangailangan para sa onsite welding.

Maaari bang maibigay ang mga custom na haba?

Oo. Sinusuportahan ng ZHONGTIAN ang mga customized na haba, pagsuntok, pagbaluktot, pagputol, at iba pang pagproseso ng pabrika ayon sa mga kinakailangan ng proyekto.
