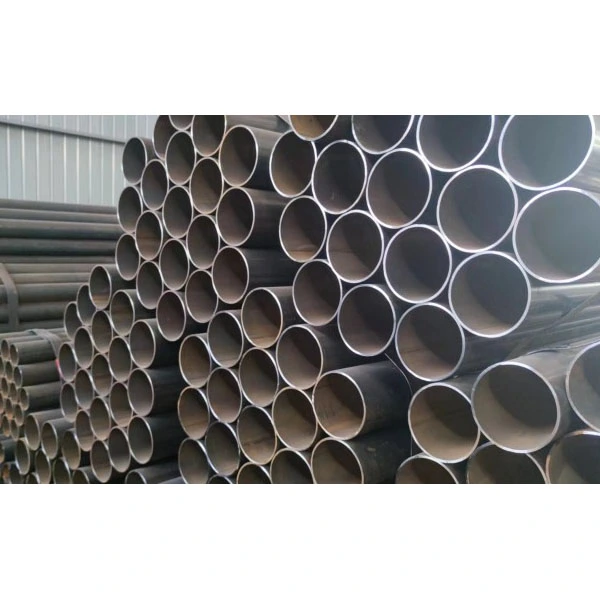

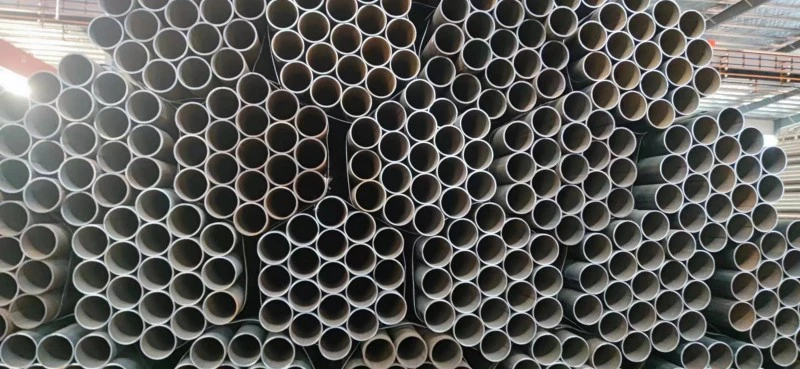

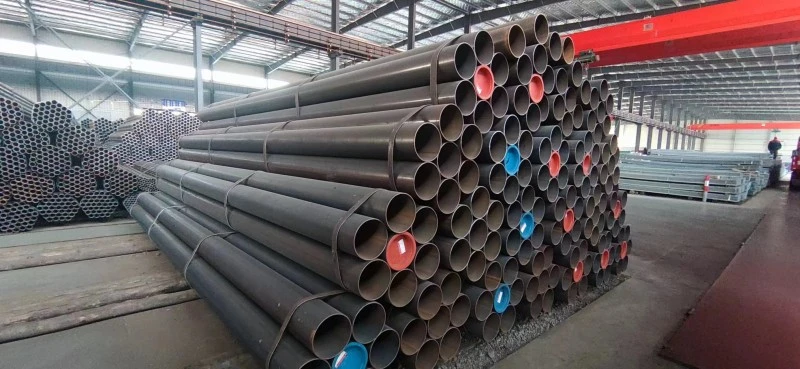

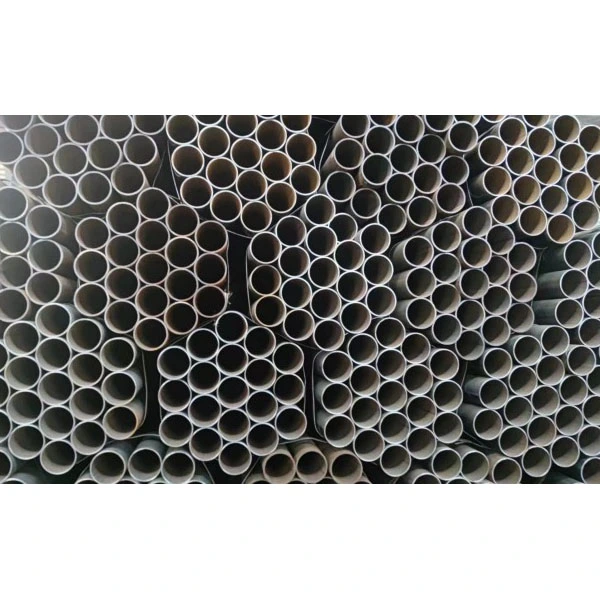

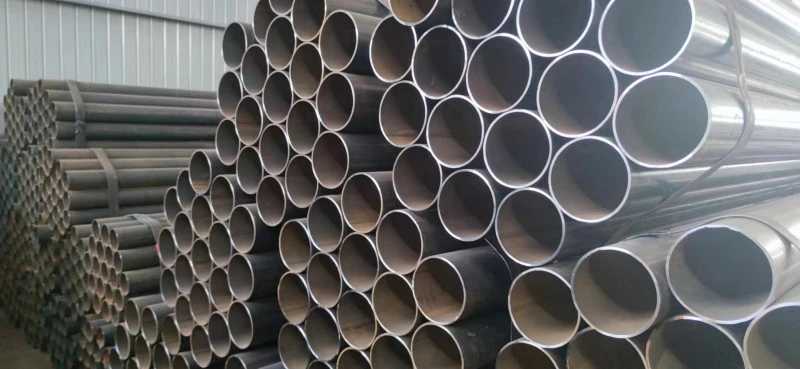

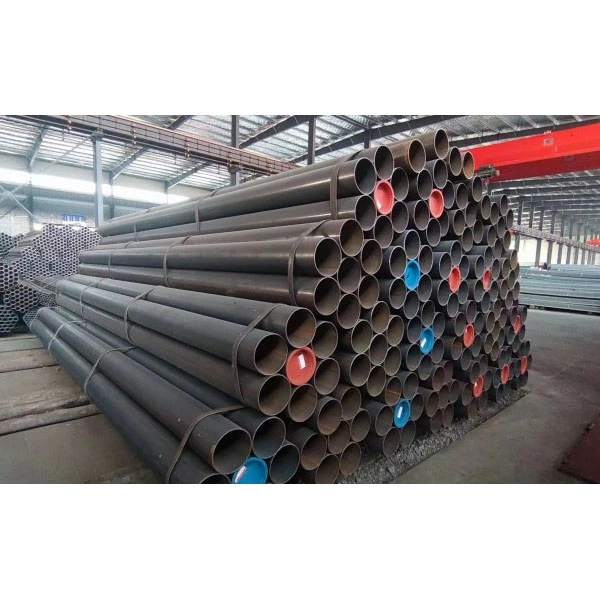

Makapal na Pader na Longitudinal Welded Steel Pipe

Ginagamit ang Zhongtian Thick Wall Longitudinal Welded Steel Pipe sa mga pangunahing larangan tulad ng chemical engineering at marine engineering. Mahigpit naming sinusunod ang pamantayan ng EEAT 2.0, pinakikinabangan ang kalidad ng mature na produkto, napatunayang karanasan sa proyekto, at komprehensibong teknikal na serbisyo upang magbigay ng maaasahang mga solusyon sa tubo sa mga pandaigdigang customer.

Mga Pangunahing Kahulugan at Pagtutukoy

1. Kahulugan ng Produkto

- Mga tubo na may makapal na pader: Kapal ng pader ≥ 8 mm

- Napakakapal na pader na may mataas na halaga na idinagdag na mga tubo: Kapal ng pader ≥ 25 mm

- Hanay ng diameter: Panlabas na diameter 219–2500 mm (mga pangunahing detalye 610–1420 mm)

- Saklaw ng kapal ng pader: 6–60 mm

- Karaniwang solong haba: 12 metro, nako-customize na 18 metro at higit pa sa mga ultra-mahabang tubo

2. Mga Karaniwang Ginagamit na Materyales

- Carbon steel: Q235B, Q355B/C/D/E, na angkop para sa mga pangkalahatang istruktura at kumbensyonal na kondisyon sa pagtatrabaho

- Pipeline steel: L245–L555, API 5L X42–X80, pangunahin para sa high-pressure na transportasyon ng langis at gas

- Alloy steel: 16Mn, ASTM A106 Gr.B, angkop para sa mataas na temperatura at mataas na presyon na mga operating environment

3. Pamantayan

- Mga pamantayan sa domestic: GB/T 9711, GB/T 3091, SY/T 5037

- Mga International Standards: API 5L, ASTM A53, EN 10217

Double-sided Submerged Arc Welding (LSAW): Ang Pangunahing Proseso para sa Large-Diameter Thick-Walled Pipe

1. Pagpili ng Hilaw na Materyal: Ang mga plate na bakal na may katamtamang kapal na dumaan sa pagtuklas ng kapintasan ay ginagamit, na may kapal ng plato na 6–60 mm.

2. Steel Plate Edge Milling: Ang mga welding bevel ay ginagawang makina sa mga gilid ng mga plato upang matiyak ang pagtagos ng weld at kalidad ng welding.

3. Edge Pre-bending: Ang magkabilang gilid ng steel plate ay pre-bent upang maiwasan ang pag-crack pagkatapos mabuo.

4. Proseso ng Pagbuo (Tatlong Pangunahing Pamamaraan)

- JCOE Forming: J-type, C-type, at O-type step-by-step stamping ay nakumpleto nang sunud-sunod, na angkop para sa mga tubo na may diameter na 406–1626 mm at kapal ng pader na 6–40 mm, na nag-aalok ng mataas na cost-effectiveness at stable na kalidad.

- UOE Forming: Una, U-shaped stamping, pagkatapos ay O-shaped seam joining, at panghuli mechanical diameter expansion. Nagreresulta ito sa pinakamainam na dimensional na roundness at precision, at malawakang ginagamit sa mga pangunahing proyekto tulad ng high-voltage trunk lines, river crossings, at deep-sea operations. Kinatawan na detalye: X80 steel grade, panlabas na diameter 1422 mm × kapal ng pader 32.1 mm.

- RBE Roll Forming: Ang tuluy-tuloy na roll forming ay angkop para sa maliliit at katamtamang diameter na mga tubo, na tumutugma sa parehong standard at makapal na pader na mga produkto, na nag-aalok ng natitirang kahusayan sa produksyon.

5. Welding Operation: Ginagamit ang multi-wire double-sided submerged arc welding (karaniwang four-wire welding). Ang kasalukuyang welding ay 800–1200A, ang boltahe ay 28–36V, at ang bilis ng welding ay 0.8–1.2 m/min. Ang lahat ng weld ay sumasailalim sa 100% ultrasonic (UT) + radiographic (RT) flaw detection upang maalis ang mga depekto gaya ng mga bitak at hindi kumpletong pagsasanib.

6. Pagkatapos ng paggamot

- Heat Treatment: Ang pag-normalize at tempering na paggamot ay nag-aalis ng natitirang stress sa pipe at nagpapahusay sa pangkalahatang katigasan.

- Pagtatapos: Straightening, cutting, chamfering, at full-dimensional na pag-verify.

- Hydrostatic Testing: Standard pressure test (10 MPa, 30 minuto) para matiyak na walang leakage.

- Corrosion Protection: 3PE anti-corrosion, epoxy powder coating, hot-dip galvanizing, atbp., na angkop para sa mga nakabaon at kinakaing unti-unti na kapaligiran.

High-Frequency Resistance Welding (ERW): Pantulong na Proseso ng Produksyon

Ang prosesong ito ay pangunahing ginagamit para sa paggawa ng maliliit at katamtamang diameter na mga tubo, na naaangkop sa mga diameter na 20–610 mm at kapal ng pader na 1.2–12.7 mm. Nag-aalok ito ng mataas na kahusayan sa produksyon, nakokontrol na mga gastos, tuluy-tuloy at pare-parehong welds, mas kaunting mga depekto, at mahusay na pagganap ng sealing.

Mga Pangunahing Kalamangan sa Pagganap

1. Mataas na Lakas at Mataas na Paglaban sa Presyon

Ang Thick Wall Longitudinal Welded Steel Pipe, na umaasa sa makapal na pader na istraktura at mataas na kalidad na hilaw na materyales, ay ipinagmamalaki ang lakas ng ani na hindi bababa sa 235 MPa, na may X80 steel grade na umaabot sa 555 MPa. Mayroon itong hanay ng presyon na 10–30 MPa, na nagpapakita ng mahusay na epekto at paglaban sa pagpapapangit, na nakakatugon sa mga kinakailangan ng mga high-pressure at heavy-duty na aplikasyon.

2. Matatag at Maaasahang Weld Quality

Ang double-sided submerged arc welding ay nakakamit ng malalim na pagtagos, na may weld coefficient na umaabot sa 1.0; Ang high-frequency resistance welding ay nagbibigay ng mahusay na sealing. Ang parehong mga proseso ay angkop para sa transporting nasusunog at sumasabog na media.

3.High Dimensional Accuracy

Outer diameter deviation ≤ ±1% ng pipe diameter, wall thickness deviation ≤ ±12.5% ​​ng wall thickness, ellipticity ≤ 0.5% ng pipe diameter. Ang pagiging bilog at straightness nito ay higit na mataas sa spiral welded pipe, na nagreresulta sa higit na kakayahang umangkop para sa on-site na pag-install.

4. Makabuluhang Pangkalahatang Kalamangan sa Gastos

Para sa mga produktong malalaking detalye na may diameter na ≥325 mm, ang kahusayan sa produksyon ay mas mataas kaysa sa mga seamless steel pipe, na binabawasan ang kabuuang gastos ng 30%–50%. Kung ikukumpara sa mga spiral welded pipe, ipinagmamalaki nito ang mas mataas na axial strength, mas maikling weld seams, at mas mababang panganib sa depekto, na ginagawa itong mas gustong pagpipilian para sa malayuang mga linya ng transmission.

5.Malawak na Saklaw ng Mga Kundisyon sa Pagpapatakbo

Maaari itong makatiis sa mga kapaligiran mula -40 ℃ hanggang 450 ℃, habang nagtataglay ng mahusay na pagkapagod at paglaban sa kaagnasan, na ginagawa itong angkop para sa iba't ibang malupit na kapaligiran tulad ng malalim na dagat, permafrost, at chemical corrosion.

Pangunahing Lugar ng Aplikasyon

1. Transportasyon ng Langis at Gas: Mga high-pressure na trunk pipeline para sa langis at natural na gas, mga network ng pipeline ng high-pressure na gas sa lungsod (pangunahing paggamit ng X70 at X80 steel grades)

2. Power Energy: Power plant circulating water pipelines, desulfurization pipelines, pulverized coal conveying pipelines, thermal power boiler header, hydropower station pressure steel pipe

3. Pagpino ng Kemikal: Mga pipeline ng proseso na may mataas na temperatura at mataas na presyon, mga pipeline ng nasusunog at sumasabog na medium conveying, mga pipeline ng paggamot sa dumi sa alkantarilya

4. Building Steel Structures: Bridge load-bearing pile foundation pipe, malalaking column ng gusali, pile foundation steel casings, shield tunneling casings

5. Marine Engineering: Offshore platform jackets, submarine pipelines, port at wharf pile foundation

6. Municipal Engineering: High-pressure heating pipeline network, malakihang supply ng tubig at drainage at water diversion projects, integrated pipe gallery structure pipelines

Tunay na Kaso: Yangtze River Shield Tunneling Project

Nagbigay si Zhongtian ng X80 grade, Φ1422×32.1 mm UOE na proseso ng double-sided submerged arc welded Thick Wall Longitudinal Welded Steel Pipe para sa West-East Gas Pipeline key project—ang Yangtze River Shield Tunneling Project. Matatagpuan sa isang kumplikadong geological area, ang proyektong ito ay nangangailangan ng mga tubo na may mataas na pressure resistance at isang pirasong haba na hanggang 18 metro (isang ultra-long, sobrang kapal na detalye ng pader). Ang lahat ng mga produkto ay sumailalim sa isang buong hanay ng ultrasonic, radiographic, at hydrostatic na mga pagsubok, na may isang weld flaw detection pass rate na 99.8%. Ganap na napatunayan ng proyektong ito ang katatagan at pagiging maaasahan ng Zhongtian Pipes sa malayuan, mataas na presyon, at mga pangunahing proyektong tumatawid sa ilog.

Quality Control at Mga Pamantayan sa Pagsubok

1. Non-destructive Testing: 100% ng mga welds ay sumailalim sa ultrasonic + radiographic testing, na may kakayahang makakita ng mga depekto na may katumbas na diameter na 2 mm, mahigpit na kinokontrol ang mga bitak, kakulangan ng fusion, at iba pang mga isyu.

2. Pagsubok sa Mechanical Property: Ang tensile, mababang temperatura na epekto (-20℃ impact energy ≥34 Joules), bending, at flattening test ay isinagawa nang batch sa bawat batch.

3. Dimensional Inspection: Ang panlabas na diameter, kapal ng pader, ovality, straightness, at mga sukat ng bevel ay siniyasat para sa bawat pipe.

4. Hydrostatic Testing: Ang pagsubok sa presyon ay isinagawa nang mahigpit ayon sa mga pamantayan ng industriya; ang mga tubo ay itinuturing na kwalipikado kung walang pagtagas o plastic deformation.

FAQ

Q1: Paano makilala ang pagitan ng Thick Wall Longitudinal Welded Steel Pipe at Thin-Wall Straight Seam Welded Pipe?

A: Ginagamit ng industriya ang kapal ng pader bilang pangunahing pamantayan sa pag-uuri: Ang mga tubo na may kapal ng pader na ≥ 8 mm ay mga welded pipe na may kapal na pader, na ang mga ≥ 25 mm ay mga extra-thick-walled welded pipe, kadalasang ginagamit sa mga kondisyon ng mataas na presyon at mabigat na pagkarga; ang mga tubo na may kapal ng pader na < 8 mm ay mga welded pipe na manipis na may pader, na karaniwang ginagamit para sa transportasyon ng likido na may mababang presyon at ordinaryong istrukturang istruktura, na may medyo mas mababang lakas at paglaban sa presyon.

Q2: Bakit mas gusto ang straight seam submerged arc welded pipe kaysa spiral welded pipe para sa high-voltage trunk line projects?

A: Straight seam submerged arc welded pipe ay mayroon lamang isang maikling weld seam, na nagreresulta sa mas mataas na axial strength at mas matatag na roundness at pangkalahatang kalidad; habang ang spiral welded pipe ay may mas mahabang weld seam, na humahantong sa mas mataas na posibilidad ng mga depekto, at angkop lamang para sa mga kondisyon ng katamtaman at mababang presyon at mga ordinaryong istrukturang proyekto. Samakatuwid, ang straight seam submerged arc welded pipe ay mas gusto para sa high-voltage long-distance trunk lines.

Q3: Anong mga awtoritatibong kwalipikasyon ang taglay ng Zhongtian Thick Wall Longitudinal Welded Steel Pipe?

A: Ang aming mga produkto ay mahigpit na sumusunod sa pangunahing mga domestic at internasyonal na pamantayan tulad ng API 5L, GB/T 9711, at ASTM A53, at mayroon ding mga nauugnay na certification tulad ng CE at ISO. Bilang isang lehitimong supplier at tagagawa sa China, ang aming mga pasilidad sa produksyon ay ganap na nagpapatupad ng sistema ng pamamahala ng kalidad ng EEAT 2.0, at ang aming mga produkto ay may kumpletong mga kwalipikasyon, na nakakatugon sa mga kinakailangan sa pag-access ng iba't ibang mga internasyonal na proyekto sa engineering.
